Лабиринтные уплотнения – рекомендации по установке

Инструкции по установке лабиринтных уплотнений.

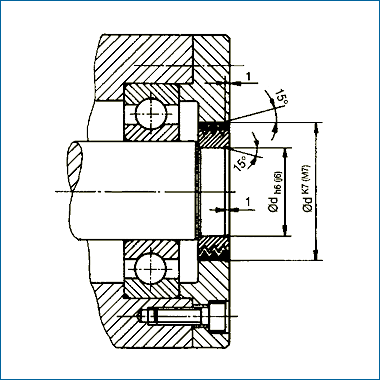

Оба кольца лабиринтного уплотнения должны быть установлены заподлицо друг с другом (на одном уровне).


Допуски:
- корпус: K7; M7; N7
- вал: h6; j6; k6
- обработка поверхности: Rz <= 6.3 µm

Если конструкция требует более свободной посадки уплотнения в зависимости от сложности установки можно использовать допуск H7; G7 соответственно g6; f7. При использовании данных посадок необходима дополнительная фиксация лабиринтного уплотнения к корпусу или валу с использованием клея. Пожалуйста, помните, что внешнее кольцо может быть максимум на 0,1 мм шире внутреннего кольца.



Осевой зазор, указанный в таблице размеров, подразумевает полное осевое движение обоих колец от одной конечной позиции к другой. При установке уплотнений заподлицо друг с другом (на одном уровне) возможно смещение осевого зазора на 1/2 в том или ином направлении.
